Dostałeś od architekta lub projektanta wnętrz plik z rzutem mieszkania i czujesz się, jakbyś patrzył na plątaninę linii, cyfr i symboli, z których niewiele rozumiesz. To bardzo częste uczucie – dokumentacja projektowa posługuje się swoim własnym językiem, który wygląda skomplikowanie, dopóki nie pozna się kilku podstawowych zasad. Pokażemy Ci, jak czytać najważniejsze elementy projektu wnętrza, żebyś mógł świadomie uczestniczyć w procesie projektowym.
Czym jest rzut – podstawowa definicja

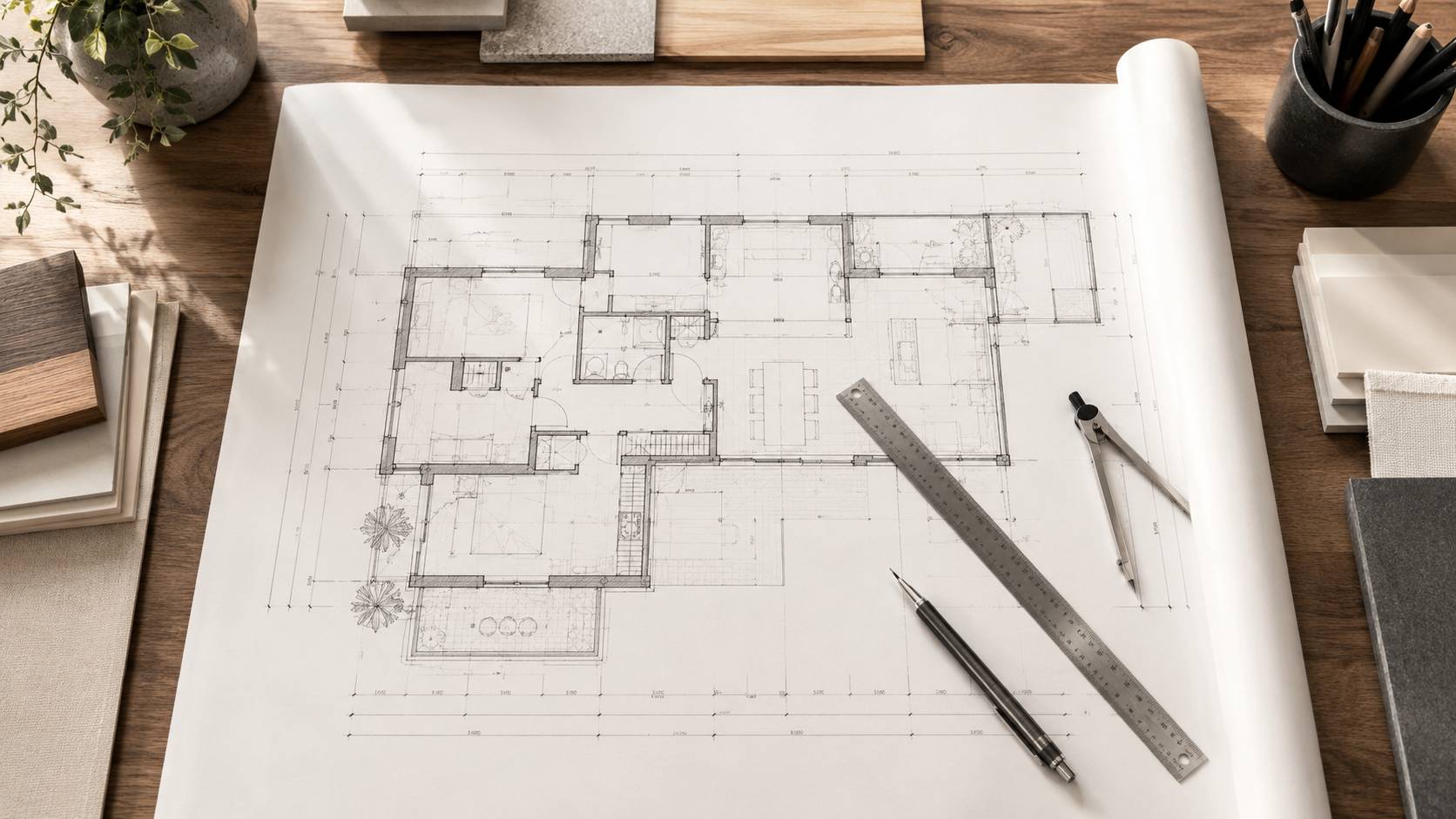

Rzut to rysunek techniczny przedstawiający pomieszczenie widziane z góry, tak jakby ktoś zdjął sufit i patrzył prosto w dół na wnętrze. To najczęściej wykorzystywany rysunek w projektowaniu wnętrz, ponieważ pokazuje układ ścian, mebli, drzwi i okien w skali, umożliwiając ocenę proporcji i funkcjonalności przestrzeni na płaskim, dwuwymiarowym rysunku.
Skala rysunku – co oznacza 1:50 czy 1:100
Skala określa, ile razy rzeczywiste wymiary pomieszczenia zostały pomniejszone na rysunku. Skala 1:50 oznacza, że jeden centymetr na rysunku odpowiada pięćdziesięciu centymetrom w rzeczywistości, natomiast skala 1:100 – że jeden centymetr na rysunku to metr w realnym mieszkaniu. Projekty wnętrz najczęściej są rysowane w skali 1:50, ponieważ pozwala ona zachować czytelność detali, takich jak rozmieszczenie mebli czy gniazdek elektrycznych.
Linie na rzucie – ściany nośne a działowe
Ściany nośne, czyli te przenoszące obciążenie konstrukcji budynku, są zwykle rysowane grubszą linią niż ściany działowe, które pełnią funkcję wyłącznie podziału pomieszczeń i teoretycznie mogą zostać wyburzone. To rozróżnienie ma kluczowe znaczenie przy planowaniu ewentualnych zmian układu mieszkania – ścian nośnych nie można usunąć ani znacząco przebudować bez zgody odpowiednich służb i projektu konstrukcyjnego, w przeciwieństwie do ścian działowych.
Symbole mebli na rzucie
Meble na rzucie są przedstawiane jako uproszczone kształty odpowiadające ich rzeczywistemu obrysowi z góry – prostokąt z zaokrągloną linią wewnątrz to zwykle sofa, okrąg lub owal to stół, a seria równoległych linii może oznaczać schody. Większość projektantów dołącza do projektu legendę wyjaśniającą użyte symbole, dlatego zawsze warto sprawdzić, czy taka legenda znajduje się na rysunku lub w osobnym dokumencie.
Symbole instalacji elektrycznej
Gniazdka elektryczne, punkty oświetleniowe i przełączniki światła mają swoje ustandaryzowane symbole, choć mogą się nieznacznie różnić w zależności od pracowni projektowej. Gniazdko elektryczne to zwykle mały okrąg z dwiema kreskami, punkt oświetleniowy na suficie – okrąg z krzyżykiem lub inny uproszczony symbol żarówki, a przełącznik światła – litera „P” lub podobny skrót w kółku, zwykle połączony linią przerywaną z odpowiadającym mu punktem oświetleniowym, co pokazuje, który przełącznik obsługuje które światło.
Symbole drzwi i okien – kierunek otwierania
Drzwi na rzucie przedstawiane są jako linia prosta reprezentująca skrzydło drzwiowe oraz łuk pokazujący tor, po jakim skrzydło się otwiera – dzięki temu od razu widać, w którą stronę drzwi się otwierają i czy nie będą kolidować z innymi elementami wyposażenia. Okna są zwykle przedstawiane jako przerwa w linii ściany z dodatkowymi, cieńszymi liniami oznaczającymi szybę i ramę, czasem z zaznaczonym kierunkiem otwierania skrzydeł, podobnie jak przy drzwiach.
Numeracja pomieszczeń i zestawienia powierzchni
Wiele projektów zawiera dodatkowo numerację poszczególnych pomieszczeń oraz tabelę zestawiającą ich powierzchnię, co ułatwia szybkie odniesienie się do konkretnego pokoju w dalszej dokumentacji, na przykład w kosztorysie czy specyfikacji materiałowej. Warto zwracać uwagę na tę numerację, zwłaszcza w większych projektach, gdzie łatwo pomylić opisy dotyczące podobnych, sąsiadujących ze sobą pomieszczeń.
Wymiary na rzucie – jak je czytać
Wymiary na rzucie podawane są zwykle w centymetrach i umieszczane wzdłuż linii wymiarowych z małymi strzałkami lub kreskami na końcach, wskazującymi dokładnie, do jakiego punktu odnosi się dana liczba. Warto zwracać uwagę, czy wymiar dotyczy całej ściany, pojedynczego elementu, czy odległości między dwoma punktami, na przykład między framugą drzwi a krawędzią mebla – pomyłka w interpretacji wymiaru to jeden z częstszych błędów przy samodzielnym czytaniu projektu.
Przekrój – czym różni się od rzutu
Przekrój, w przeciwieństwie do rzutu pokazującego widok z góry, przedstawia pomieszczenie „przecięte” w pionie, ukazując wysokości – na przykład wysokość sufitu, parapetu, blatu kuchennego czy zabudowy meblowej. Przekroje są szczególnie przydatne przy projektowaniu elementów o zróżnicowanej wysokości, takich jak zabudowa kuchenna, schody czy skosy na poddaszu, gdzie sam rzut z góry nie dałby pełnego obrazu sytuacji.
Rzut sufitu – po co jest potrzebny
Osobny rzut sufitu, czasem nazywany planem sufitu, pokazuje rozmieszczenie punktów oświetleniowych, ewentualnych sufitów podwieszanych, skosów czy belek konstrukcyjnych, patrząc od dołu w górę. Ten rysunek jest kluczowy przy planowaniu oświetlenia, ponieważ pozwala precyzyjnie rozplanować punkty świetlne względem układu mebli znajdującego się poniżej, pokazanego na standardowym rzucie.
Wizualizacja 3D a rzut techniczny
Wizualizacja 3D to realistyczny, kolorowy obraz wnętrza, który łatwiej wyobrazić sobie laikowi niż suchy, techniczny rzut – pokazuje materiały, kolory, oświetlenie i ostateczny wygląd pomieszczenia. Warto jednak pamiętać, że wizualizacja jest interpretacją artystyczną opartą na danych z rzutu i przekrojów, dlatego wszelkie precyzyjne wymiary i rozmieszczenie instalacji zawsze należy weryfikować na rysunkach technicznych, a nie wyłącznie na wizualizacji.
Legenda projektu – zacznij od niej
Zanim zaczniesz analizować sam rzut, warto sprawdzić, czy projekt zawiera legendę wyjaśniającą użyte symbole, skróty i oznaczenia materiałów. Legenda oszczędza czas i eliminuje ryzyko błędnej interpretacji – zamiast zgadywać, co oznacza dany symbol, można od razu sprawdzić jego znaczenie w jednym miejscu, zamiast szukać kontekstu na całym rysunku.
Rzut instalacji elektrycznej jako osobny dokument
W bardziej rozbudowanych projektach instalacja elektryczna bywa przedstawiona na osobnym rysunku, oddzielonym od rzutu meblowego, żeby uniknąć nadmiaru informacji na jednym dokumencie. Taki osobny rzut elektryczny pokazuje dokładne rozmieszczenie gniazdek, wysokość ich montażu oraz przebieg przewodów, co jest szczególnie istotne przy planowaniu prac elektrycznych z wyprzedzeniem, przed wykończeniem ścian.
Rzut posadzek – układanie płytek i paneli
Osobny rzut posadzek pokazuje sposób ułożenia płytek, desek podłogowych czy paneli, w tym kierunek układania oraz ewentualne wzory, na przykład jodełkę czy szachownicę. Ten rysunek jest ważny zarówno dla wykonawcy, który układa podłogę, jak i dla inwestora, który chce zawczasu wiedzieć, jak będzie wyglądać efekt końcowy w poszczególnych pomieszczeniach.
Jak sprawdzić, czy meble się zmieszczą
Jeśli zastanawiasz się, czy konkretny mebel zmieści się w danym miejscu, najprościej jest zmierzyć na rzucie odległość między ścianami lub innymi elementami przy użyciu podanej skali, a następnie porównać ją z rzeczywistymi wymiarami mebla z karty produktu. Warto zostawiać pewien margines, na przykład na otwieranie drzwi szafy czy swobodne poruszanie się wokół łóżka, a nie tylko dopasowywać mebel „na styk” do dostępnej przestrzeni.
Rzuty branżowe – hydraulika i wentylacja
Oprócz rzutu meblowego i elektrycznego, w bardziej rozbudowanych projektach, szczególnie remontów kuchni i łazienek, pojawiają się też osobne rzuty instalacji hydraulicznej i wentylacyjnej. Pokazują one przebieg rur wodnych i kanalizacyjnych oraz lokalizację kratek wentylacyjnych, co ma kluczowe znaczenie przy ustalaniu, gdzie mogą się znaleźć umywalka, prysznic czy zlew, a gdzie ich umieszczenie wymagałoby kosztownej przebudowy instalacji.
Oznaczenia materiałów wykończeniowych na rzucie
Niektóre projekty oznaczają na rzucie także rodzaj zastosowanego materiału wykończeniowego, na przykład poprzez różne rodzaje kreskowania lub skróty literowe odpowiadające konkretnym płytkom, panelom czy farbom z zestawienia materiałowego. Taki zapis pozwala na pierwszy rzut oka zorientować się, gdzie kończy się jeden materiał, a zaczyna kolejny, na przykład na granicy między kuchnią a salonem w otwartym układzie.
Jak korzystać z projektu podczas rozmów z wykonawcą
Warto zawsze mieć aktualną wersję rzutu i przekrojów pod ręką podczas rozmów z ekipą wykonawczą, żeby uniknąć nieporozumień wynikających z ustnych ustaleń, które łatwo zapomnieć lub źle zapamiętać. Dobrą praktyką jest też nanoszenie na wydrukowanym rzucie własnych notatek czy pytań przed spotkaniem z wykonawcą, żeby żaden istotny szczegół nie umknął w trakcie rozmowy na budowie.
Najczęstsze pomyłki przy czytaniu projektu
Pierwsza częsta pomyłka to mylenie skali rysunku i błędne przeliczanie wymiarów, co prowadzi do zamówienia mebli w niewłaściwym rozmiarze. Druga to poleganie wyłącznie na wizualizacji 3D bez sprawdzenia rzeczywistych wymiarów na rzucie technicznym. Trzecia to ignorowanie różnicy między ścianami nośnymi a działowymi przy planowaniu zmian w układzie pomieszczeń, co może prowadzić do poważnych błędów konstrukcyjnych, jeśli plany te zostaną wprowadzone bez konsultacji ze specjalistą.
Co zrobić, kiedy czegoś nie rozumiesz w projekcie
Jeśli jakiś element projektu pozostaje niejasny, zawsze najlepiej zapytać wprost projektanta lub architekta, który przygotował dokumentację – to znacznie bezpieczniejsze niż zgadywanie czy samodzielna interpretacja, szczególnie w kwestiach dotyczących instalacji czy elementów konstrukcyjnych. Dobry projektant powinien umieć wytłumaczyć każdy element rysunku w sposób zrozumiały, niezależnie od tego, czy klient ma jakiekolwiek doświadczenie w czytaniu dokumentacji technicznej.
Jeśli dopiero planujesz swój projekt wnętrza i szukasz punktu wyjścia, sprawdź nasz kompletny przewodnik po aranżacji wnętrz. Jeśli projekt dotyczy kuchni, przydatny może być też nasz artykuł o tym, jak zaprojektować kuchnię krok po kroku, a przy planowaniu małego mieszkania – poradnik o tym, jak urządzić małe mieszkanie.
Najczęstsze pytania o czytanie projektu wnętrza
Czy do czytania projektu potrzebna jest wiedza architektoniczna? Nie, podstawowe zasady – skala, symbole i rozróżnienie rzutu od przekroju – można opanować bez wykształcenia technicznego, korzystając z legendy dołączonej do projektu.
Dlaczego wizualizacja różni się czasem od rzutu technicznego? Wizualizacja jest interpretacją artystyczną opartą na danych z rzutu, dlatego drobne różnice wizualne są normalne – kluczowe wymiary zawsze warto weryfikować na rysunku technicznym.
Jak sprawdzić, którą ścianę można wyburzyć? Ściany nośne są zwykle oznaczone grubszą linią na rzucie, ale ostateczną decyzję o możliwości wyburzenia zawsze powinien potwierdzić projektant konstrukcji, nie sam rysunek.
Co jeśli projekt nie zawiera legendy symboli? Warto poprosić projektanta o jej dołączenie lub o krótkie wyjaśnienie użytych oznaczeń – to standardowa prośba, która ułatwia komunikację na dalszych etapach współpracy.
Czy przekrój jest zawsze potrzebny w projekcie wnętrza? Nie zawsze, ale jest szczególnie przydatny przy elementach o zróżnicowanej wysokości, jak zabudowy meblowe, skosy czy schody.
Czy warto samodzielnie nanosić notatki na wydrukowanym rzucie? Tak, to dobra praktyka przed rozmową z wykonawcą – pozwala uporządkować pytania i uniknąć pominięcia istotnych szczegółów podczas ustaleń na budowie.
Czytanie projektu wnętrza staje się dużo prostsze, kiedy poznasz podstawowe zasady dotyczące skali, symboli i różnicy między poszczególnymi typami rysunków. Nie musisz stawać się ekspertem od dokumentacji technicznej – wystarczy, że będziesz w stanie świadomie sprawdzić kluczowe wymiary i rozmieszczenie instalacji, zanim podejmiesz decyzje dotyczące mebli czy wykończenia wnętrza, a w razie wątpliwości zawsze możesz wrócić z konkretnym pytaniem do osoby, która przygotowała projekt.
